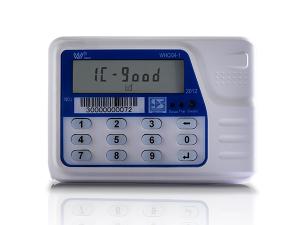

Блок пользовательского интерфейса для предоплатного счетчика WHCi04-2

Блок пользовательского интерфейса для предоплатного счетчика WHCi04-2 служит в качестве удаленного дисплея и клавиатуры для предоплаченного счетчика. Этот пользовательский интерфейс нового типа имеет функцию предоплаты, часто используется в комбинации с микроконтроллером. БПИ или микроконтроллер может быть подключен через M_BUS или ПЛК. Протокол передачи этого блока пользовательского интерфейса полностью соответствует техническим требованиям, указанным в стандартах IEC 62053-21: 2003 и IEC 62055-4:2007.

Особенности и функции
1. БПИ предназначен для работы с 20-значными кодами для реализации режима управления предоплатой.
2. Он может автоматически считывать данные с микроконтроллера.
3. ЖК-дисплей может отображать мгновенное напряжение, ток, а также записанные данные и параметры. 8-сегментный ЖК-дисплей имеет подсветку белого цвета.
4. Этот блок пользовательского интерфейса снабжен функцией тревожного информирования о малом остатке электричества.
5. Он работает с низкой потребляемой мощностью.
6. Блок пользовательского интерфейса способен отображать различную тревожную информацию и имеет лампу тревожной сигнализации.

Технические спецификации
Технические данные PLC-тип MBUS-тип
Номинальное напряжение 230В
Диапазон напряжения 54В~265В
Режим подачи электропитания Через силовую линию Через счетчик (30В-36В)
Связь (ручной блок или микроконтроллер) Связь через силовую линию Связь через интерфейс MBUS
Стартовый ток 20мА
Линии телекоммуникации Сопряженные групповые импульсы 1 кВ
Кратковременный выброс напряжения 4 кВ
Защита от статического электричества (воздушный разряд) 15кВ
Контактный разряд 8кВ
Рабочая температура -10 °C ~ +55 °C
Лимит рабочей температуры -35 °C ~ +65 °C
Температура хранения -40 °C ~ +70 °C
Влажность 30% ~95%, без конденсата
Требование к проводу связи Длина ≤150м, Сопротивление < 50 ом
Среднее время до отказа ≥60,000 часов
Срок службы ≥ 10 лет
Размеры (Ш × В × Г ) 120 ×84 ×34мм
