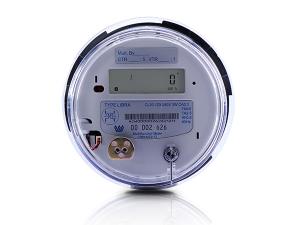

Трехфазный интеллектуальный счетчик стандарта ANSI Libra-3 производства Wasion в основном предназначен для промышленного и коммерческого применения в сетях на базе стандарта ANSI C12. Его настройки включают изменение методов учета электроэнергии, интегрированных со сменным модулем двусторонней связи для передачи конфигурационных файлов Buddy2. Этот трехфазный счетчик стандарта ANSI имеет оптический интерфейс связи Optical 2 и интерфейс расширения AMR.
Основные особенности трехфазного интеллектуального счетчика Libra-3
1. Высокая надежность, высокая точность (выше, чем точность Класса CA 0.2 ) позволяет полностью удовлетворить требования пользователей электроэнергии;
2. Поддержка учета прямой, обратной, прямой+обратной и прямой-обратной электроэнергии;
3. Поддержка различных модулей связи «plug-and-play», таких как RS485/232, модуля связи по силовой линии, беспроводного модуля, Ethernet и т.д.;
4. Поддержка усовершенствованных функций интеллектуального учета, такие как учет потребления, учет в различное время суток, регистрация событий и управление нагрузкой;
5. Поддержка усовершенствованных функции измерения, таких как учет реактивной энергии, гармонических волн и мониторинг качества энергии;
6. Конструкция с защитой от вскрытия, возможность обнаружения инвертированного, отраженного или внешнего магнитного поля и других аномалий;
7. Поддержка отображения на ЖК-экране или или отображения потока электроэнергии, функция автоматического включения подсветки при нажатии кнопок;
8. Замена аккумулятора без вскрытия счетчика; аккумулятор используется для обеспечения работы часов или дисплея и поддержки других вспомогательных функций в случае отключения питания;
9. По выбору встроенное реле с максимальным током 200A дистанционного включения/выключения для управления нагрузкой;
10. Модульная платформа продукта; совместимость с различными модулями расширения функционала, при этом нет необходимости повторной калибровки прибора; Дополнительные функциональные модули, в том числе модуль потребления, модуль времени суток потребления, модуль создания графиков нагрузки и другие коммуникационные модули;
11. Поддержка взаимосвязанной системы связи, что позволяет внедрить коммуникационную схему третьей стороны.
| Данные | Счетчик, работающий через трансфоратор тока | Счетчик с прямым подключением |
| Номинальное напряжение | 120~480В | |
| Диапазон напряжения | 80%Un ~ 120%Un | |
| Номинальный ток | 2.5(20)A | 30(200)A, 15(100)A |
| Стартовый ток | 0.01A | 0.1A |
| Частота | 50 Гц ± 5%, 60 Гц ± 5% | |
| Точность измерения активной/реактивной электроэнергии | CA0.2 | |
| Пылевлагозащита | IP54,UL50 | |
| Рабочая температура | -30 °C ~ + 60 °C | |
| Лимит рабочей температуры | -35 °C ~ + 70 °C | |
| Температура хранения/транспортировки | -40 °C ~ + 85 °C | |
| Влажность | ≤ 95%, без конденсата | |
| Потребляемая мощность | ≤ 2Вт, 10ВА | |
| Срок службы | ≥ 15 лет | |
| Форма | Вольтаж | SC/TR | Класс | TA | Kh |
| 9S(8S) | 120-480 4-проводной, 3 элемента | TR | 20 | 2.5 | 1.8 |
| 16S(15S) | 120-480 4-проводной, 3 элемента | SC | 200/100 | 30/15 | 21.6 |
| 1S | 120-480 2-проводной, 1 элемент | SC | 200/100 | 30/15 | 3.6 |
| 2S | 120-480 3-проводной, 1.5 элемента | SC | 200/100 | 30/15 | 7.2 |
| 3S | 120-480 2-проводной, 1 элемент | TR | 20 | 2.5 | 0.3 |
| 4S | 120-480 3-проводной, 1.5 элемента | TR | 20 | 2.5 | 0.6 |
| 5S | 120-480 3-проводной, 2 элемента | TR | 20 | 2.5 | 1.2 |
| 12S | 120-480 3-проводной, 2 элемента | SC | 200/100 | 30/15 | 14.4 |
Компания Wasion Group является известным китайским поставщиком устройств учета электроэнергии, а также соответствующих систем и услуг. Наша компания производит 10 миллионов счетчиков ежегодно. ПроизводствоOEM и ODM также доступно нашим клиентам.
Функции учета
Активная электроэнергия
Только сумма отправленных элементов, кВтч
Только сумма полученных элементов, кВтч
Сумма элементов |отправленное| - |полученное| , кВтч
Сумма элементов |отправленное| + |полученное| , кВтч
Отправленных кВтч/ элемент
кВтч/полученный элемент
кВтч/элемент |отправленное| - |полученное|
кВтч/элемент |отправленное| + |полученное|
Реактивная электроэнергия
Сумма элементов, отстающих по фазе, кВАрч
Сумма элементов, идущих впереди по фазе, кВАрч
Сумма элементов |отстающих| - |идущих впереди|, кВАрч
Сумма элементов |отстающих| + |идущих впереди|, кВАрч
кВАрч/отстающий по фазе элемент
кВАрч/идущий вперед по фазе элемент
кВАрч/элемент |отстающий| - |идущий впереди|
кВАрч/элемент |отстающий| + |идущий впереди|
Реальное энергопотребление
Сумма элементов фазора, кВАч
кВАч/элемент
Активная мощность
Только сумма отправленных элементов, кВт
Только сумма полученных элементов, кВт
Сумма элементов |отправленное| + |полученное| , кВтч|
кВт/отправленный элемент
кВт/полученный элемент
кВт/элемент |отправленное| + |полученное|
Реактивная мощность
Только сумма отправленных элементов, кВАр
Только сумма получнных элементов, кВАр
Сумма элементов |отправленное| + |полученное|, кВАр
кВАр/отправленный элемент
кВАр/полученный элемент
кВАр/элемент |отправленное| + |полученное|
Реальная мощность
Сумма элементов фазора, кВА
кВА/элемент
Напряжение
Напряжение "фаза-нейтраль" на элемент
Ток
Ток "фаза-нейтраль" на элемент
Коэффициент мощности
Средний коэффициент мощности элементов фазора
Коэффициент мощности на элемент
Месячный средний коэффициент мощности
Месячный минимальный коэффициент мощности
Угол напряжения
Угол напряжения от A к B
Угол напряжения от A к C
Измерение небалансового напряжения
Измерение частоты
Функции:
Система выставления счетов: регистрация до 5 сумм и до 4 потоков потребления. включает общую регистрацию и регистрацию в зависимости от времени суток
Измерение по тарифам согласно времени суток: до 4 уровней, 4 сезона, 4 типа дней, праздники
Потребление: потребление фиксированного количества или потоковое потребление
Журнал событий: запись до 300 событий 80 видов.
Профиль загрузки: 32 Мбит флеш-памяти для записи; до 16 каналов; программируется от 1 до 60 минут
Батарея: 1200 мА, используется для отключения и контроля в режиме реально времени.
Цифровые входы и выходы: 4 входа и 1 выход; Функции могут быть запрограммированы.
Связь
Модули связи: поддержка G3-PLC, GPRS, ZIGBEE, RS485, RS232 и др.
Протоколы связи: ANSIC12.18, Modbus RTU
