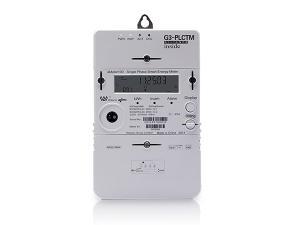

Однофазный интеллектуальный счетчик aMeter100

Однофазный интеллектуальный счетчик aMeter100 является высокотехнологичным продуктом высокого класса, разработанным компанией Wasion Group для международного рынка продвинутых измерительных систем.

Главные особенности
1. Наш однофазный интеллектуальный счетчик ведет учет прямой и обратной активной электроэнергии, входного/выходного потока полной электроэнергии, имеет различные функции защиты от несанкционированного вскрытия, 8 тарифов, дифференцированных по времени суток, функции измерения тока нулевой линии и максимального потребления, функцию обнаружения магнитного поля высокой интенсивности, функцию включения и выключения реле управления телекоммуникациями. Счетчик оснащен протоколом связи AMI стандарта DLMS/COSEM, широко используемого в мире в настоящее время и прошедшее испытания DLMS CTT. Поддерживается функция обновления программного обеспечения локально или удаленно.
2. Этот однофазный интеллектуальный датчик имеет импульсный источник питания, подходящий для сетей различных зарубежным и китайских стандартов.
3. Метод подключения счетчика aMeter100 подразумевает электрическую прямую проводку. Он подходит для промышленных, коммерческих потребителей и домохозяйств, в основном ведет учет активной или реактивной электроэнергии и имеет аппаратное обеспечение, в основном состоящее из токового шунта или трансформатора (для счетчика CT), специального чипа для учета электрической энергии, микрокомпьютерное управление, специальный высокоточный чип для временного отсчета, высокотемпературный ЖК-дисплей с длительным сроком службы и др. Счетчик общего тока имеет манганиновый шунт для отбора проб текущего сигнала. Счетчик характеризуется длительным сроком службы, он имеет высокотемпературный ЖК-дисплей, обеспечивает эффективное подавление помех магнитного поля.

Основные функции

Функции учета
1. Измерение прямой активной электроэнергии, обратной активной электроэнергии, 4-квадрантной реактивной энергии, прямой кажущейся электроэнергии и обратной кажущейся электроэнергии.
2. Измерение мгновенного напряжения, тока, активной мощности, реактивной мощности, полной мощности, коэффициента мощности и частоты.
3. Минимальная временная единица учета электрического направлении электоэнергии составляет 1 сек.
4. Внутренняя минимальная единица измерения из однофазного интеллектуального счетчика составляет 0.001Втч, с минимальной выходной внешней электроэнергией (связь/дисплей) 1Втч, данные счетчика обновляются 1 раз в 1 сек.
5. Диапазон данных измерения данных составляет 0 ~ 999999,999 кВтч. После превышения предела произойдет автоматический сброс в нуль и такая операция будет регистрирована в журнале со всеми данными, включая электроэнергию/тариф и общую электроэнергию.
6. Данных по электроэнергии будет храниться в EEPROM, операция записи в энергозависимую память начнется по достижении 60 кВтч или в случае отключения питания.
7. Счетчик поддерживает максимум 8 тарифов в зависимости от времени суток на использование общей прямой активной электроэнергии, общей обратной активной электроэнергии, общей прямой кажущейся электроэнергии и общей обратной кажущейся электроэнергии.
8. Поддержка учета потребления активной, реактивной и кажущейся электроэнергии.

Функции отображения
После нормального включения, однофазный интеллектуальный счетчик подаст 1-секундный сигнал на ЖК-экран, а затем отобразит номер версии программного обеспечения в течение 4 секунд, и, наконец, войдет в список циклического отображения по умолчанию; Счетчик снабжен дисплейной кнопкой для прокрутки страницы и перемещения между различными списками.

Входные и выходные функции
Наш однофазный интеллектуальный счетчик снабжен множеством выходных интерфейсов для облегчения внешнего тестирования счетчика или внешнего оборудования, подключенного через счетчик электроэнергии. Кроме того, он имеет порты на верхней крышке для подключения внешнего оборудования.

Функции IEC62056 DLMS/COSEM
Протокол IEC 62056;
Устанавливаем функционал для инфракрасной связи
Часы
Потребление
Класс скрипта
Выписка-счет

Запись событий
Запись напряжения
Запись тока
Запись мощности

Технические параметры
Технические данные Счетчик, работающий через трансфоратор тока Счетчик с прямым подключением
Номинальное напряжение 220 В, 230 В, 240В
Диапазон напряжения 70%Un ~ 120%Un
Базовый ток 1 A 5 A
Максимальный ток 10 A 100 A
Стартовый ток 1‰Ib 4‰Ib
Частота 50 Гц ± 5%, 60 Гц ± 5%
Точность измерения активной/реактивной электроэнергии Класс 0.5S / Класс 2 Класс 1 / Класс 2
Постоянный импульс 8000 имп/кВч, 8000 имп/кВАрч 800 имп/кВч, 800 имп/кВАрч
Переменное напряжение 4 кВ
Кратковременный выброс напряжения 4 кВ
Волна перенапряжения 6 кВ
Пылевлагозащита IP54
Уровень изоляции II
Рабочая температура -25 °C ~ + 65 °C
Лимит рабочей температуры -45 °C ~ + 70 °C
Температура хранения/транспортировки -45 °C ~ + 85 °C
Влажность ≤ 95%, без конденсата
Потребляемая мощность ≤ 2 Вт, 10 ВА
Точность часов ≤ 0.5 с/сутки
Среднее время до отказа ≥ 50,000 часов
Срок службы ≥ 15 лет
Размеры (Ш × В × Г) 142 мм × 224 мм × 72 мм 142 мм ×193 мм × 72 мм

Компания Wasion Group является лидирующим китайским поставщиком оборудования для учета электроэнергии, соответствующих систем и услуг. Мы производим 10 миллионов различных счетчиков ежегодно. Профессиональный OEM или ODM сервис доступен по запросу.
