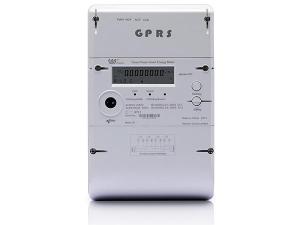

Трехфазный интеллектуальный счетчик aMeter300(M1)

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Модуль связи «включай и работай» (Plug and play)
Встроенное реле блокировки соединения и отсоединения(UC3)
Обновление прошивки удаленного управления
защита от несанкционированного доступа
Тип сертификата MID, KEMA

СПЕЦИФИКАЦИЯ

Измерение
Подключение КТ: класс 0,5S, 0,2S
Прямое подключение: класс1.0 / класс B для активной электроэнергии
Класс2.0 / класс А для реактивной электроэнергии
В соответствии с IEC62052-11, IEC62053-21, IEC62053-23.EN50470-3

Измеряемые значения
Импорт и экспорт активной электроэнергии
Мгновенное напряжение, ток, активная мощность, реактивная мощность, частота
коэффициент мощности (или угол фазы)
Максимальная потребность
THD

Ток
Диапазон тока подключения КТ: 1(5)A, 1.5(6)A,5(10)A
Ток прямого подключения:5(100)A
Кратковременное перенапряжение по току: 30 раз Iмакс на 0,5 циклов
Бремя: <0,02 ВА / фаза@lb

Напряжение и подача электропитания
Номинальное напряжение: 3*57.7V(±20%) ,3*120V(±20%),3*230V (±20%)
Номинальный диапазон частоты: 50 Гц / 60 Гц (± 5%)
Бремя: <10ВA/фаза@Un,2W

Встроенное Соединение /Отсоединение
Максимальное рабочее напряжение: 250 В
Максимальный ток: 120A
Коммутируемая мощность: 30Kva
Раз операции:1*105 раз

Условия эксплуатации
Температура эксплуатации: от -25 ℃ до + 70 ℃
ЖК температура эксплуатации: от -25 ℃ до +55 ℃
Диапазон температура хранения: от -40 ℃ до + 85 ℃
Относительная влажность: ≤95%, без конденсации

Часы, календарь и TOU (тарифы в зависимости от времени суток)
Точность часов: ± 0,5 с / сутки (при + 23 ℃)
Синхронизация через связь
Календарь перехода на летнее время
Встроенная батарея для отключения питания

Аккумулятор/Батарея
1.2Ah литиевый аккумулятор (только RTC)
Суперконденсатор (по выбору, дисплей после отключения)
Внешняя сменная батарея (по выбору, RTC и дисплей)

Безопасность
Обнаружение удаления основной и клеммной крышки можно делать даже при отключении питания
Магнитное обнаружение
Обширные сигнал и журнал событий с отметками времени и даты
Обратный ток и двухнаправленное измерение
Сигнализация с настраиваемым зуммером

Связь и протокол
Оптический порт:IEC 62056-21 режим E
Гибкая модульная связь (G3-PLC, GPRS)
RS485,RS232 по выбору
IHD на основе Zigbee по выбору
Протокол: DLMS / COSEM, в соответствие с стандартам IEC62056

Профиль нагрузки
Программируемые интервалы (от 1 до 60 минут)

Сигнализация и обнаружение вскрытия
Магнитное обнаружение тампера
Обратный ток, перенапряжение и ещё другие события, как открытие крышки счетчика, открытие крышки клеммы, сброс счетчика, включение /выключение питания
Светодиод или сигнализация зуммера

Вспомогательный контакт
Встроенный S0 (максимум 27 В, 27 мА)
Выход реле (240 В 5 А)
Приемник пульсаций

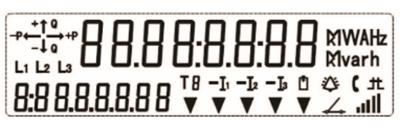

ЖК-дисплей

Расширенный интерфейс связи
Питание: DC5 v ± 0,2 v)
Ток максимальный :600mA
Интерфейс: UART

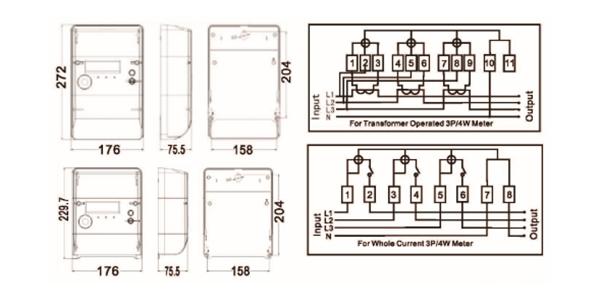

Схема установки
